Jak z serii zdjęć powstaje mierzalna dokumentacja fotogrametryczna elewacji i wnętrz zabytkowego budynku

Praca przy historycznych budynkach wymaga pozyskania precyzyjnych wymiarów elewacji i wnętrz. Architekt lub konserwator zabytków zazwyczaj szuka metody, która pozwala pominąć czasochłonny montaż rusztowań oraz wielodniowe pomiary ręczne. Alternatywą dla tradycyjnego podejścia staje się analiza fotograficzna ukierunkowana na pozyskanie danych metrycznych. Odpowiednio zaplanowana sesja dostarcza mierzalnej dokumentacji na podstawie serii zdjęć wykonanych z poziomu ziemi lub przy użyciu drona. Pozyskany materiał stanowi wiarygodną bazę do dalszych prac projektowych.

Z czego składa się opracowanie fotogrametryczne

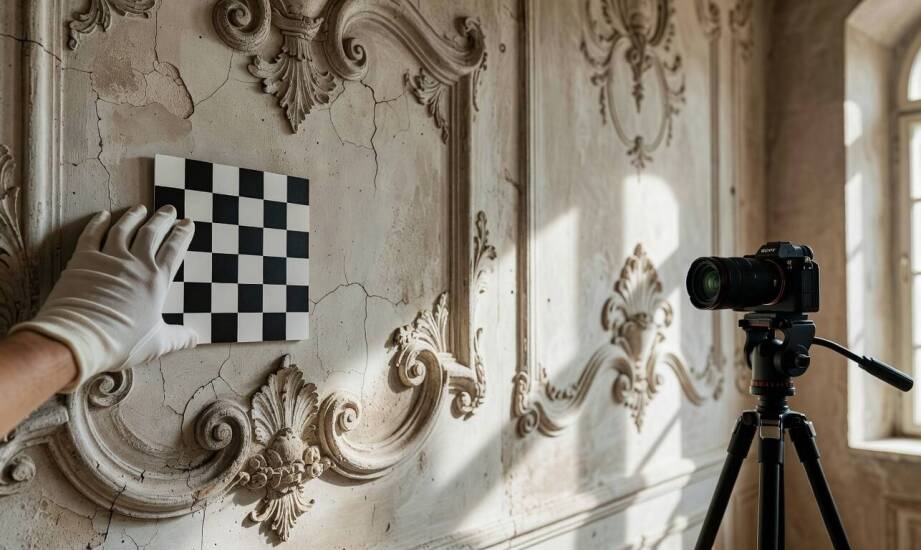

Proces znany jako inwentaryzacja fotogrametryczna opiera się na zdjęciach wykonywanych z ściśle kontrolowanym nakładaniem kadrów. Wartość ta wynosi zazwyczaj 70–80 procent wzdłuż kierunku lotu drona i 60–70 procent między równoległymi trasami przelotu lub przejściami operatora. Takie pokrycie obrazu zapewnia oprogramowaniu wystarczającą liczbę wspólnych punktów do automatycznego dopasowania perspektywy. Ważnym elementem są punkty kontrolne GCP (Ground Control Points). Zostają one równomiernie rozmieszczone na obiekcie i zmierzone tachimetrem lub dokładnym odbiornikiem GNSS. Wprowadzają one wymaganą skalę do cyfrowego środowiska oraz znacząco poprawiają dokładność georeferencji.

Przejście od płaskiego obrazu do trójwymiarowego pomiaru odbywa się poprzez zaawansowane algorytmy Structure from Motion. Technologia ta rekonstruuje geometrię przestrzenną budynku na podstawie zjawiska paralaksy między poszczególnymi ujęciami. Geometria fotografii, ich powtarzalność oraz poprawnie zachowana skala decydują o ostatecznej czytelności architektonicznych detali. Zdjęcia wykonywane pod kątem prostym do badanej powierzchni minimalizują zniekształcenia perspektywiczne i ograniczają błędy wymiarowania. Równomierne pokrycie elewacji pozwala na bezproblemową identyfikację nawet bardzo drobnych elementów ornamentyki. Niewystarczająca powtarzalność kadrów prowadzi do powstania pustych luk w modelu lub obniżenia precyzji pomiarów.

Od uporządkowanych zdjęć do metrycznych modeli BIM

Przetworzona seria obrazów stanowi bazę do wygenerowania ortofotoplanów elewacji oraz gęstych modeli powierzchni. Ortofotoplany to obrazy metryczne pozbawione zniekształceń rzutu środkowego, w których każdy piksel odpowiada rzeczywistej skali obiektu. Pozwala to specjaliście na bezpośredni odczyt wymiarów bez konieczności wprowadzania dodatkowych przeliczeń na etapie kreślarskim. Opracowania te służą jako główny materiał wejściowy do modelowania w środowisku BIM. W praktyce firmy BIMfaktoria modele te integruje się z chmurami punktów pochodzącymi ze skanowania laserowego. Tworzy to precyzyjne hybrydowe opracowania, które sprawdzają się przy cyfrowej digitalizacji skomplikowanych budowli historycznych zgodnie ze standardami openBIM.

Proces ten napotyka na fizyczne i środowiskowe ograniczenia. Odbicia na powierzchniach szklanych lub metalowych, brak dostępu do określonych fragmentów elewacji oraz nierównomierne oświetlenie wprowadzają zakłócenia podczas rekonstrukcji. Korekta tych problemów polega na wykonaniu dodatkowych ujęć pod zmienionymi kątami oraz zaplanowaniu sesji w warunkach silnie rozproszonego światła. Zmniejsza to liczbę głębokich cieni i skutecznie eliminuje martwe pola w danych wejściowych.

Szczególną wartość technika ta wykazuje w przypadku skomplikowanych wnętrz zabytkowych. Metoda dostarcza pełnych informacji o geometrii sklepień, sztukateriach i ornamentyce fasad. Są to detale, których kształt i nieregularność wyjątkowo trudno oddać za pomocą tradycyjnego rysunku technicznego. Powierzchnie bogato zdobione, profilowane kolumny czy uszkodzone gzymsy zostają zarejestrowane z pełną, nienaruszoną geometrią. Przekłada się to na łatwiejszą analizę stanu zachowania materiału przed rozpoczęciem inwazyjnych prac konserwatorskich.

Wiarygodność przygotowanej dokumentacji zależy od jakości pierwotnych ujęć fotograficznych oraz stopnia skomplikowania samego obiektu. Opracowanie musi zostać ściśle dopasowane do konkretnego etapu projektu, w którym inżynierowie zamierzają wykorzystać dane metryczne. Poprawnie zrealizowana seria zdjęć generuje bezbłędne ortofotoplany i trójwymiarowe modele gotowe do bezpośredniego użycia w oprogramowaniu architektonicznym. Zastosowanie tej metody skraca czas pracy w terenie i zapewnia pełny obraz stanu faktycznego historycznej bryły.
